鍛鋼法蘭端閘閥
鍛鋼法蘭端閘閥設計結構和特征
法蘭閥門符合API 602，MSS-SP-118（可采用標準）和ANSI B16.34、B35352。檢驗與測試按API598，標志按MSS-Sp-25。
鍛鋼法蘭端閘閥采用以下結構
1.全徑或縮徑
2.結構長度按ANSI B16.10
3.法蘭尺寸按ANSI B16.5
4.壓力自緊式閥蓋
5.明桿支架型（OS&Y）
6.自定心壓板壓套式
7.整體上密封座
8.整體閥體法蘭
9.對焊接端符合ASME B16.25
10.RTJ閥體閥蓋連接形式
螺栓連接、纏繞墊片密封式閥蓋，螺紋連接、全焊密封式閥蓋以及螺紋連接內壓自緊密封閥蓋

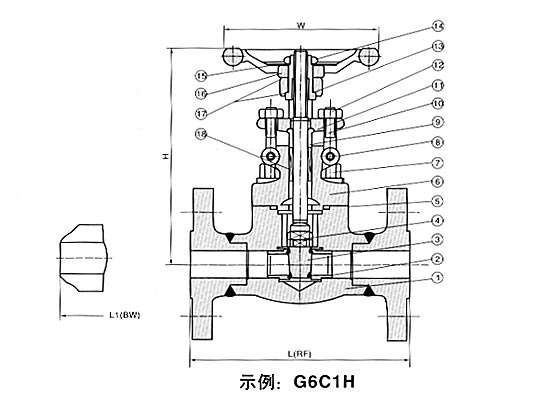

鍛鋼法蘭端閘閥 150Lb-600Lb
標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A182 F430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
6
|
閥蓋
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
圓柱銷
|
A276 420
|
A276 304
|
|
9
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
A105
|
A182 F304
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 420
|
|
14
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
銘牌
|
SS
|
|
16
|
手輪
|
A197
|
|
17
|
潤滑墊片
|
A273 431
|
|
18
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L(RF)
L1(BW)
|
150Lb
|
108
|
117
|
127
|
140
|
165
|
203
|
|
300Lb
|
145
|
152
|
165
|
178
|
190
|
216
|
|
600Lb
|
165
|
190
|
216
|
229
|
241
|
292
|
|
H（開）
|
150,300Lb
|
158
|
169
|
197
|
236
|
246
|
283
|
|
600Lb
|
169
|
197
|
236
|
246
|
283
|
320
|
|
W
|
100
|
100
|
125
|
160
|
160
|
180
|
|
重量
|
150
|
RTJ
|
4.5
|
5.2
|
8.2
|
11.5
|
12.5
|
20.3
|
|
BW
|
2.8
|
3.3
|
5.4
|
7.1
|
8.2
|
12.5
|
|
300
|
RTJ
|
4.8
|
6.2
|
9.3
|
14
|
15.5
|
23.4
|
|
BW
|
3.5
|
4.4
|
6.8
|
8.1
|
9.2
|
15.4
|
|
600
|
RTJ
|
5.9
|
7.4
|
10.4
|
16.2
|
17.5
|
18.3
|
|
BW
|
4.5
|
5.1
|
8.2
|
10.5
|
12.4
|
20.1
|

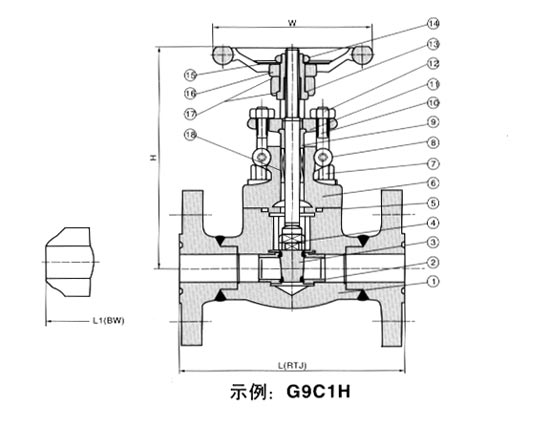

鍛鋼法蘭端閘閥 900Lb-1500Lb
標準材質明細表
|
序號
|
零件名稱
|
CS to ASTM
|
AS to ASTM
|
SS to ASTM
|
|
Type A105N
|
Type F22
|
Type F304(L)
|
Type F316(L)
|
|
1
|
閥體
|
A105N
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
2
|
閥座
|
A276 420
|
A276 304
|
A276 304(L)
|
A276 316(L)
|
|
3
|
閘板
|
A182 F430
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
4
|
閥桿
|
A182 F6a
|
A182 F304
|
A182 F304(L)
|
A182 F316(L)
|
|
5
|
墊片
|
316夾柔性石墨
|
316夾PTFE
|
|
6
|
閥蓋
|
A105
|
A182 F22
|
A182 F304(L)
|
A182 F316(L)
|
|
7
|
閥蓋 螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
8
|
圓柱銷
|
A276 420
|
A276 304
|
|
9
|
填料壓套
|
A276 410
|
A182 F304(L)
|
A182 F316(L)
|
|
10
|
活節螺栓
|
A193 B7
|
A193 B16
|
A193 B8
|
A193 B8M
|
|
11
|
填料壓板
|
A105
|
A182 F304
|
|
12
|
螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
13
|
閥桿螺母
|
A276 420
|
|
14
|
鎖緊螺母
|
A194 2H
|
A194 4
|
A194 8
|
A194 8M
|
|
15
|
銘牌
|
SS
|
|
16
|
手輪
|
A197
|
|
17
|
潤滑墊片
|
A273 431
|
|
18
|
填料
|
柔性石墨
|
PTFE
|
|
適用介質
|
水、蒸汽、油品等
|
水、蒸氣、油品等
|
硝酸、醋酸等
|
|
適用溫度
|
-29°C～425°C
|
-29°C～550°C
|
-29°C～200°C
|
注意：客戶需求的其他材質也可采用。密封面材料配對由客戶指定內件代號決定。
CS=碳鋼；AS=合金鋼；SS=不銹鋼；
尺寸和重量（Kg）
|
NPS
|
1/2
|
3/4
|
1
|
11/4
|
11/2
|
2
|
|
L(RTJ)
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
371
|
|
L1(BW)
|
900-1500Lb
|
216
|
229
|
254
|
279
|
305
|
368
|
|
H（開）
|
197
|
197
|
236
|
246
|
283
|
330
|
|
W
|
125
|
125
|
160
|
160
|
180
|
200
|
|
重量
|
RTJ
|
7.2
|
11.5
|
15.6
|
16.2
|
22.6
|
32.8
|
|
BW
|
5.2
|
9.3
|
12.4
|
13.8
|
18.9
|
27.5
|
