ZDSN型電動雙座調節閥，配用PS系列等直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，適用于泄漏要求不嚴、壓差較大的干凈場合。
ZDSN型電動雙座調節閥，配用PS系列等直行程電動執行機構，無需另配伺服放大器，有輸入控制信號（4－20mADC或1－5VDC）及單相電源即可控制運轉，實現對壓力、流量、溫度、液位等參數的調節，適用于泄漏要求不嚴、壓差較大的干凈場合。它們能廣泛應用于電力、冶金、石油、化工、輕工、環保等行業的工業過程自動控制系統中。
一、閥體
形式：直通鑄造閥
公稱通徑：20－300mm
公稱壓力：PN1.6 4.0 6.4MPa
連接形式：法蘭式按JB78－59 JB79－59
材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti
二、上閥蓋
常 溫 型：-20℃－+200℃
散 熱 型：-40℃－+450℃
壓蓋形式：螺栓壓緊式
填 料：V型聚四氟乙烯填料、柔性石墨、不銹鋼波紋管
三、閥內組件
閥芯形式：雙導向單座柱塞式閥芯
流量特性：等百分比特性，直線特性和快開特性
材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti
四、執行機構
類型：可選PS、3810系列電子式直行程執行機構。
防爆型選用3810系列
技術參數和性能：請參閱對應的執行機構與閥門定位器
說明書。
五、主要材料使用溫度
|
閥體材料
|
公稱壓力MPa
|
介質工作溫度℃
|
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
<
|
|
120
|
200
|
250
|
300
|
350
|
400
|
425
|
450
|
475
|
500
|
525
|
550
|
575
|
600
|
|
最大工作壓力MPa
|
|
鑄鐵HT200
|
1.6
|
1.6
|
1.5
|
|
|
|
|
|
|
|
|
|
|
|
|
|
鑄鋼ZG25
|
4.0
6.4
|
|
4.0
6.4
|
3.7
5.9
|
3.3
5.2
|
3.0
4.7
|
2.8
4.1
|
2.3
3.7
|
1.8
2.9
|
|
|
|
|
|
|
|
不銹鋼ZG1Cr18Ni9Ti
|
4.0
6.4
|
|
|
|
|
4.0
6.4
|
3.0
4.4
|
2.7
4.2
|
2.4
4.0
|
2.1
3.8
|
1.9
3.5
|
1.7
3.4
|
1.4
3.2
|
1.1
2.9
|
0.8
2.6
|
六、主要技術參數
|
公稱通徑DN
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
閥座直徑dn(mm)
|
20
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
額定流量系數Kv
|
|
10
|
16
|
25
|
40
|
63
|
100
|
160
|
250
|
400
|
630
|
1000
|
1600
|
|
行程mm
|
10
|
16
|
25
|
40
|
60
|
100
|
|
基本誤差%
|
±1.0
|
|
回差%
|
1.0
|
|
死區%
|
1.0
|
|
始終點偏差%
|
±2.5
|
|
額定行程偏差%
|
2.5
|
|
允許泄漏量Q
|
III級 Kv值的0.05% 按GB4213－84標準
|
|
可調范圍
|
50:1
|
|
公稱壓力
介質溫度
閥體材料
|
1.6MPa
|
常溫－20℃~+200℃ 鑄鐵HT200
|
|
4.0MPa
|
常溫－40℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
6.4MPa
|
常溫－20℃~+200℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
|
中溫－40℃~+450℃ 鑄鋼ZG25 鑄不銹鋼ZG1Cr18Ni9Ti
|
七、允許壓差
|
公稱通徑
|
25
|
40
|
50
|
65
|
80
|
100
|
150
|
200
|
250
|
300
|
|
閥座直徑
|
25
|
32
|
40
|
50
|
65
|
80
|
100
|
125
|
150
|
200
|
250
|
300
|
|
執行機構
|
允許壓差ΔP（Mpa）
|
|
PSL202
|
6.4
|
6.4
|
6.4
|
5.10
|
|
|
|
|
|
|
|
|
|
PSL204
|
|
|
|
|
6.4
|
6.4
|
5.62
|
|
|
|
|
|
|
PSL208
|
|
|
|
|
|
|
|
6.4
|
5.31
|
3.97
|
|
|
|
PSL320
|
|
|
|
|
|
|
|
|
|
|
6.4
|
4.14
|

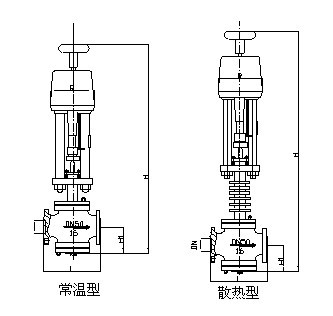

八、安裝尺寸和重量（ZDSN）
|
公稱通徑
DN（mm）
|
L(mm)
|
H1
mm
|
H(mm)
|
R
mm
|
重量
|
|
PN(MPa)
|
常溫
|
中溫
|
1.6
MPa
|
4.0 6.4Mpa
|
|
1.6
|
4.0
|
6.4
|
常溫
|
中溫
|
|
25
|
185
|
190
|
205
|
117
|
746
|
897
|
176
|
14
|
18
|
21
|
|
32
|
200
|
210
|
220
|
120
|
752
|
903
|
176
|
16
|
19
|
22
|
|
40
|
220
|
230
|
240
|
139
|
791
|
942
|
176
|
18
|
28
|
32
|
|
50
|
250
|
255
|
265
|
144
|
801
|
952
|
176
|
22
|
32
|
36
|
|
65
|
275
|
285
|
295
|
188
|
930
|
1081
|
176
|
53
|
57
|
65
|
|
80
|
305
|
310
|
325
|
208
|
960
|
1111
|
176
|
62
|
67
|
77
|
|
100
|
350
|
355
|
370
|
220
|
984
|
1135
|
176
|
86
|
97
|
108
|
|
125
|
410
|
425
|
440
|
270
|
1167
|
1382
|
225
|
98
|
118
|
135
|
|
150
|
450
|
460
|
475
|
280
|
1187
|
1402
|
225
|
160
|
178
|
198
|
|
200
|
550
|
560
|
570
|
320
|
1271
|
1486
|
225
|
294
|
328
|
358
|
|
250
|
670
|
740
|
750
|
440
|
1510
|
1725
|
225
|
|
|
|
|
300
|
770
|
805
|
820
|
502
|
1634
|
1849
|
225
|
|
|
|
九、型號編制說明
|
Z
|
D
|
S
|
P
|
40
|
P
|
G
|
|
自控閥門
|
執行機構類型：
|
位移特征：
|
閥門結構：
|
公稱壓力：
|
閥體材質：
|
溫度類型：
|
|
|
D：表示PS系列
|
S：表示直行程
|
P：表示單座
|
16：表示1.6MP
|
C：表示碳鋼
|
G：表示中溫型
常溫省略
|
|
|
R：表示3810系列
|
|
N：表示雙座
|
40： 表示4.0MP
|
P：表示不銹鋼
鑄鐵省略
|
|
|
|
H：表示DKZ系列
|
|
|
64：表示6.4MP
|
|
|
|
|
C：表示其它系列
|
|
|
|
|
|
十、定貨須知：
1.產品型號與名稱 2.公稱通徑DN(mm) 3.公稱壓力
4.流量特性 5.閥體材質 6.額定流量系數
7.介質種類和溫度范圍 8.閥前后壓力(壓差) 9.電源電壓和控制信號
10.其它特殊要求
